  • JL8-23电流继电器
  • 文章类别:JL8型电流继电器
  • 文章概述
  • 产品型号:JL8-23电流继电器
    触点形式:2常闭
    整定范围:0.1A~99.9A
    壳体结构:凸出式插拔安装结构

  • 产品分类

    选型手册

    询价留言

    概述
    JL8-23电流继电器为静态集成电路电流继电器,不带方向性的、瞬动、交流电流继电器。用于电力系统输电线、电机、过负荷和短路保护中,作为起动元件。本系列产品是专为替代DL系列继电器而设计的升级产品,具有精度高、功耗小、动作时间快、返回系数高、整定直观方便,其整定范围为0.1A~99.9A,且整定范围在2A~99.9A者不需要加直流辅助电源。
    型号及含义

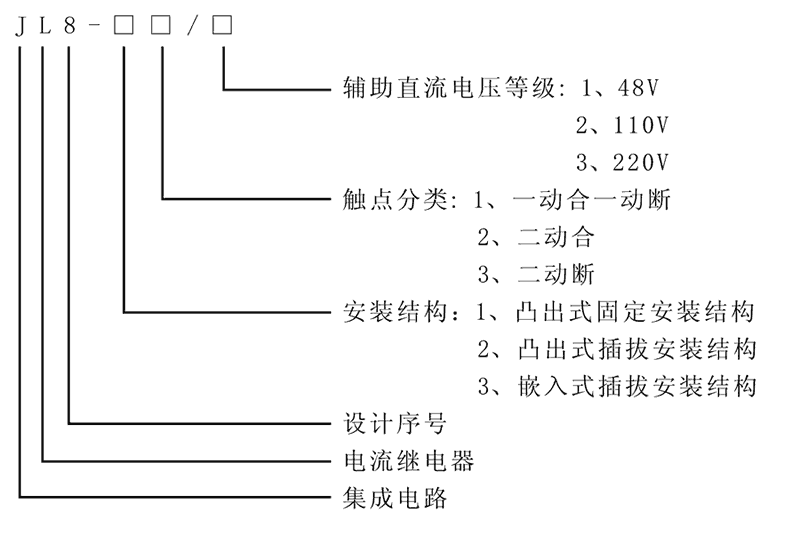

    JL8-23型号及其含义
    JL8-23电流继电器整定范围和触点数量
    型号 电流整定范围 触点形式 额定电流 安装结构
    JL8-11电流继电器 0.1A~99.9A 1常开1常闭 5A 凸出式固定
    JL8-12电流继电器 0.1A~99.9A 2常开 5A 凸出式固定
    JL8-13电流继电器 0.1A~99.9A 2常闭 5A 凸出式固定
    JL8-21电流继电器 0.1A~99.9A 1常开1常闭 5A 凸出式插拔
    JL8-22电流继电器 0.1A~99.9A 2常开 5A 凸出式插拔
    JL8-23电流继电器 0.1A~99.9A 2常闭 5A 凸出式插拔
    JL8-31电流继电器 0.1A~99.9A 1常开1常闭 5A 嵌入式插拔
    JL8-32电流继电器 0.1A~99.9A 2常开 5A 嵌入式插拔
    JL8-33电流继电器 0.1A~99.9A 2常闭 5A 嵌入式插拔
    接线图

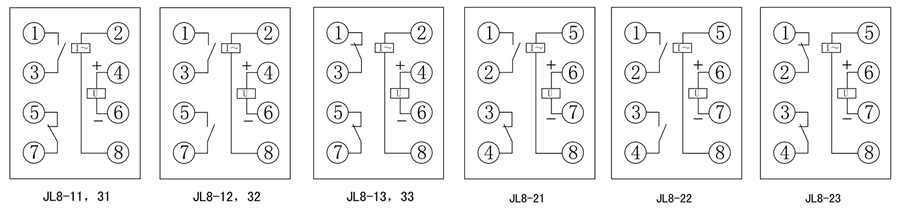

    JL8-23内部接线图
    JL8-23技术参数
    额定参数
    直流额定电压 48V、110V、220V可选
    交流额定电压 110V、220V可选
    直流动作电压 ≤70%额定电压
    交流动作电压 ≤75%额定电压
    动作时间 1.2倍整定值≤25ms,2倍整定值≤20ms
    返回时间 ≤25ms
    返回系数 ≥0.85
    功耗 ≤5W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
    环境条件
    环境温度 -15℃~55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80~110KPa
    极限温度 -25℃~+70℃
    海拔高度 不大于2500 米
    主要特点

    JL8-23阻燃壳体

    JL8-23静态集成电路

    JL8-23端子排接线

    JL8-23导轨条安装

    导轨安装结构
    JL8-23导轨安装结构外形尺寸
    凸出固定式安装结构
    JL8-23凸出固定式安装结构
    凸出插拔式安装结构
    JL8-23凸出插拔式安装结构
    嵌入插拔式安装结构
    JL8-23嵌入插拔式安装结构
