    DZ-3/Z3用途
    DZ-3/Z3中间继电器(以下简称继电器)用在保护和自动控制装置中作为辅助元件，以扩大被控电路，提高接触能力。
    DZ-3/Z3结构及特点
    采用电磁式、螺管结构，触点对数多，容量大，直流操作，动作快。壳体结构采用JK-1(凸出式后接线)、JKF-1Q(凸出式前接线)和JK-6/1(嵌入式后接线)标准组件。
    DZ-3/Z3主要技术要求

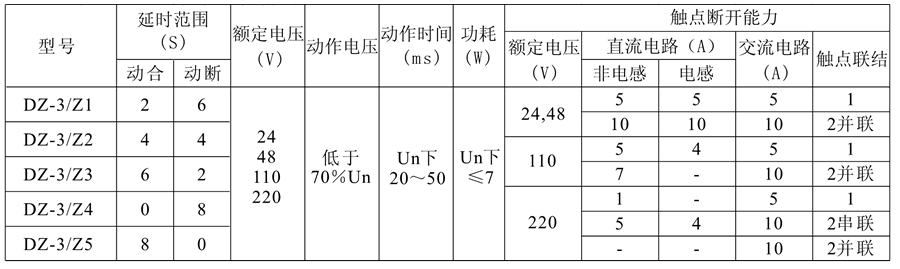

    1、技术参数图如下所示：
    DZ-3/Z3中间继电器技术参数
    2、动合触点较大8个，动断触点较大8个
    3、继电器额定电压为24V\、48V、110V、220V可选
    4、继电器的动作时间不大于60ms。
    5、功率消耗：在额定电压下不大于4W。
    6、触点的较大流通能力在交流或直流220V下为15A。
    7、触点长期允许通过电流为5A。
    8、中间继电器电寿命为5×103次。
    9、继电器机械寿命为2.5×104次。

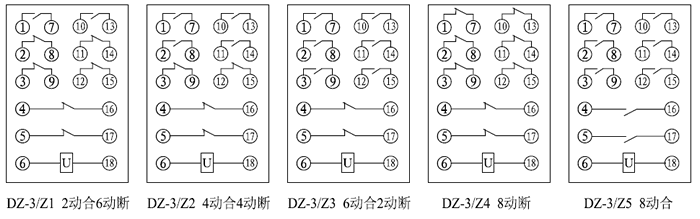

    DZ-3/Z3内部接线图

    DZ-3/Z3接线图

    DZ-3/Z3外形尺寸图
    DZ-3/Z3外形尺寸图
    DZ-3/Z3安装开孔尺寸图
    DZ-3/Z3安装开孔尺寸图
    DZ-3/Z3端子图
    DZ-3/Z3端子图
