ZJC-2、ZJC-3概述

ZJC-2、ZJC-3系列静态冲击继电器在输配电线路中应用于直流操作的保护与控制中作为集中信号装置的主要元件，也可以用于特殊信号设备中。

ZJC-2、ZJC-3型号分类及工作原理

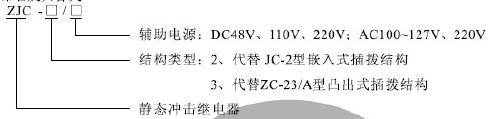

1、型号命名及其含义
ZJC-2、ZJC-3型号分类及工作原理辅助电源：DC48V 、110V 、220V；AC100~127V 、220V 结构类型：2、代替JC-2 型嵌入式插拨结构3、代替ZC-23/A 型凸出式插拨结构
2、工作原理
继电器由变流取样、执行、保持或延时自动复归等部分组成(见图1)，装有二只发光二极管，监视电源和执行状况。当加入电源或复归后需经1~2s时间充电，准备好下一次工作，一旦启动回路中有信号输入，电流脉冲信号经变流取样后，使执行部分工作并输出信号，经保持或延时复归部分延时后可实现保持或延时自动复归、手动复归等功能。
冲击脉冲输入信号输出电源

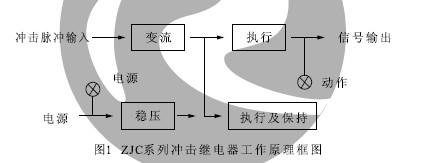

ZJC-2、ZJC-3工作原理

3、设计特点
既可启动普通白炽灯，也可启动LED型节能信号灯，可自动复归，也可手动复归，可正电源复归，也可负电源复归，可通电复归，也可断电复归，外部接线与老型号产品基本相同，减少了现场安装工作量，是目前电力系统中理想的更新换代产品。

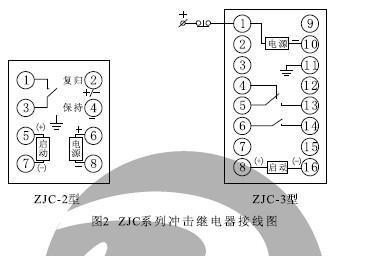

ZJC 系列冲击继电器外引脚功能图

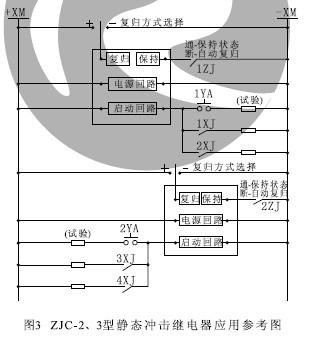

ZJC 系列冲击继电器应用参考图

ZJC-2、ZJC-3技术指标及注意事项

1、较小冲击动作直流电流：0.015A；施加90%额定的较小冲击动作电流,装置应能可靠动作,在 -10℃~＋50℃温度下，冲击动作电流不大于0.015A。
2、较大冲击稳定直流电流：3.20A。
3、功率消耗：
a、工作回路功率消耗：DC48V时≤1.5W；DC110V时≤3W；DC220V时≤5.5W。
b、启动回路功率消耗：冲击直流电流为3.2A≤1.5W时。
4、在一般情况下，继电器处于自动复归状态，继电器动作后保持5~10s自动复归；需要保持时，将保持端与电源负端连接，手动复归时，将复归端与电源正端或负端接通一下，勿闭锁。
注意：ZJC-3型功能和外部接线同ZC-23/A型，有断电复归功能，但无自动复归功能，若需此功能，订货时需注明；另如对较小冲击电流、自动复归时间等有特殊要求也需注明。

ZJC-2、ZJC-3内部接线（正视图）
