  • HBDNY-62低电流继电器
  • 文章类别:HBDNY型电流继电器
  • 文章概述
  • 产品型号:HBDNY-62电流继电器
    触点形式:2常闭
    动作时间:小于30ms
    返回时间:小于25ms
    AC电压:220V、240V、380V
    DC电压:110V、220V
    安装方式:导轨安装

  • 产品分类

    询价留言

    概述
    HBDNY-62电流继电器主要用于输电线、变压器和电机的短路、过电流、过负荷和零序电流保护线路中,作为起动元件。HBDNY-62采用集成电路具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点,提供直流辅助电源后可替代电磁型电流继电器,辅助电源采用开关电源变换,交直流通用,工作范围大。
    型号及含义

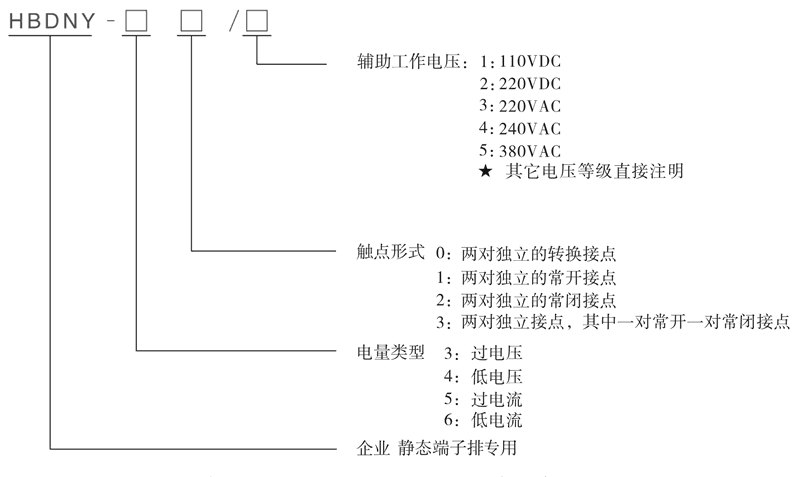

    HBDNY-62型号及其含义
    工作原理

    HBDNY-62电流继电器采用进口集成电路构成。被测量的交流电流I~经隔离变流器后,在其次级得到与被测、电流成正比的电压Ui。经定值整定后进行整流,整流后的脉冲电压经滤波器滤波,得到与Ui成正比的直流电压Uo。在电平检测中Uo与直流参考电压Ue进行比较,若直流电压Uo低于参考电压,电平检测器输出正信号,驱动出口继电器,继电器处于动作状态,反之,若直流电压Uo高于参考电压Ue,电平检测输出负信号,HBDNY-62处于不动作状态。原理如下图所示:

    HBDNY-62工作原理图

    HBDNY-62电流继电器动作值整定范围

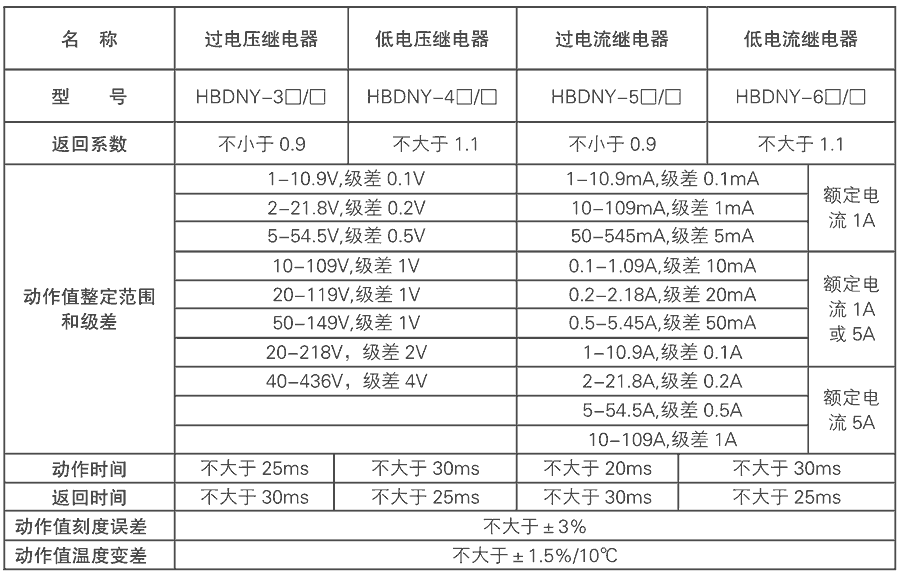

    动作值整定范围和极差表
    HBDNY-62技术参数
    额定参数
    直流额定电压 110V、220V可选
    交流额定电压 220V、240V、380V可选
    直流动作电压 ≤70%额定电压
    交流动作电压 ≤75%额定电压
    动作时间 过电流≤20ms,低电流≤30ms
    返回时间 过电流≤30ms,低电流≤25ms
    过电流返回系数 >0.90
    低电流返回系数 <1.1
    功耗 ≤5W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
    环境条件
    环境温度 -15℃~55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80~110KPa
    温度 -25℃~+70℃
    海拔高度 不大于2500 米
    接线图

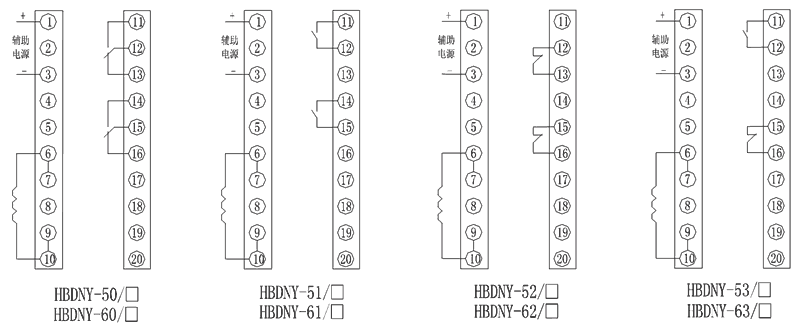

    HBDNY-62内部接线图
    主要特点

    HBDNY-62阻燃壳体

    HBDNY-62静态集成电路

    HBDNY-62端子排接线

    HBDNY-62导轨条安装

    企业实拍
    企业内部环境
    HBDNY-62安装结构
    导轨安装结构外形尺寸
