HZH-24VDC-1H1D-1H1D-1D综合控制继电器

文章类别：HZH型综合控制继电器

文章概述

产品型号：HZH-24VDC-1H1D-1H1D-1D
触点形式：2常开3常闭
动作时间：≤15ms
额定电压：DC24V

产品分类

询价留言

产品详情
产品分类
询价留言
相关文章

概述

HZH-24VDC-1H1D-1H1D-1D综合控制继电器又称为分闸、合闸、电源监视控制继电器，适用于直流或交流操作的各种自动控制线路中，可以直接控制分闸回路、合闸回路并监视控制电源，具有电源指示和动作指示，方便调节合闸延时，电源监视断电延时。具有体积小，功能强大，HZH-24VDC-1H1D-1H1D-1D适合安装于小型抽屉柜中，用于开关合位监视、跳位监视、电源监视、断路器监视。

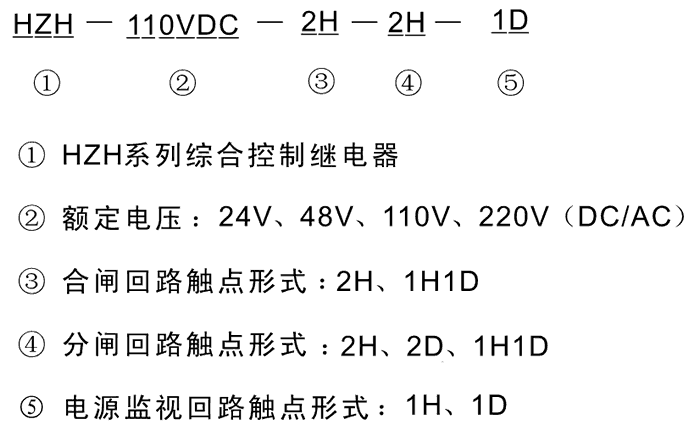

HZH-24VDC-1H1D-1H1D-1D型号及其含义

HZH-24VDC-1H1D-1H1D-1D触点形式及动作时间

型号	触点形式	额定电压	动作时间	返回时间
HZH-24VDC-2H-1H1D-1D	3常开2常闭	DC：24V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-48VDC-2H-1H1D-1D	3常开2常闭	DC：48V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-110VDC-2H-1H1D-1D	3常开2常闭	DC：110V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-220VDC-2H-1H1D-1D	3常开2常闭	DC：220V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-24VAC-2H-1H1D-1D	3常开2常闭	AC：24V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-48VAC-2H-1H1D-1D	3常开2常闭	AC：48V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-110VAC-2H-1H1D-1D	3常开2常闭	AC：110V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-220VAC-2H-1H1D-1D	3常开2常闭	AC：220V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-24VDC-1H1D-1H1D-1D	2常开3常闭	DC：24V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-48VDC-1H1D-1H1D-1D	2常开3常闭	DC：48V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-110VDC-1H1D-1H1D-1D	2常开3常闭	DC：110V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-220VDC-1H1D-1H1D-1D	2常开3常闭	DC：220V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-24VAC-1H1D-1H1D-1D	2常开3常闭	AC：24V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-48VAC-1H1D-1H1D-1D	2常开3常闭	AC：48V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-110VAC-1H1D-1H1D-1D	2常开3常闭	AC：110V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-220VAC-1H1D-1H1D-1D	2常开3常闭	AC：220V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-24VDC-2H-2D-1D	2常开3常闭	DC：24V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-48VDC-2H-2D-1D	2常开3常闭	DC：48V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-110VDC-2H-2D-1D	2常开3常闭	DC：110V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-220VDC-2H-2D-1D	2常开3常闭	DC：220V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-24VAC-2H-2D-1D	2常开3常闭	AC：24V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-48VAC-2H-2D-1D	2常开3常闭	AC：48V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-110VAC-2H-2D-1D	2常开3常闭	AC：110V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-220VAC-2H-2D-1D	2常开3常闭	AC：220V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-24VDC-2H-2H-1H	5常开	DC：24V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-48VDC-2H-2H-1H	5常开	DC：48V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-110VDC-2H-2H-1H	5常开	DC：110V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-220VDC-2H-2H-1H	5常开	DC：220V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-24VAC-2H-2H-1H	5常开	AC：24V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-48VAC-2H-2H-1H	5常开	AC：48V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-110VAC-2H-2H-1H	5常开	AC：110V	≤15ms	分闸回路≤15ms，其它回路15ms~2s
HZH-220VAC-2H-2H-1H	5常开	AC：220V	≤15ms	分闸回路≤15ms，其它回路15ms~2s

接线图

HZH-24VDC-1H1D-1H1D-1D技术参数

额定参数
直流额定电压	24V、48V、110V、220V可选
交流额定电压	24V、48V、110V、220V可选
直流动作电压	≤70%额定电压
交流动作电压	≤85%额定电压
动作时间	≤15ms
返回时间	分闸回路≤35ms，其它回路15ms~2s
返回值	≥10%额定值
功耗	≤10W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
