  • JL-8C/31-2反时限过流继电器
  • 文章类别:JL-8C型反时限过流继电器
  • 文章概述
  • 产品型号:JL-8C/31-2
    触点形式:1常开1常闭
    整定范围:0.1A~0.99A
    整定级差:0.01A

  • 产品分类

    询价留言

    概述
    JL-8C/31-2反时限过流继电器又称为反时限电流继电器,作为继电保护元件主要用于发电机、变压器、输变电线路中,作为电力系统交流回路过负荷或短路的启动元件,给出报警信号或切除故障。JL-8C/31-2采用CMOS集成电路进行运算和比较,具有数码整定精度高、整定范围宽、整定方便、动作速度快、返回系数高、功耗低的特点。

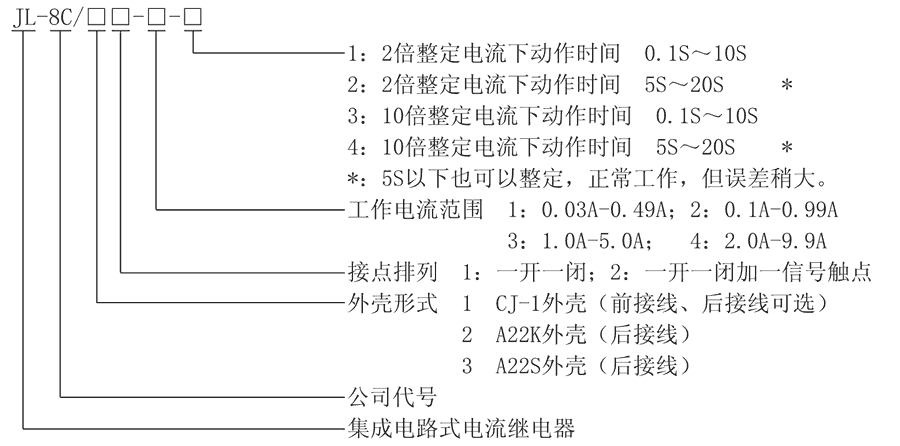

    型号及含义
    JL-8C/31-2型号及其含义
    JL-8C/31-2整定范围及返回系数
    型号 额定电流 整定范围 级差 返回系数
    JL-8C/21-1 5A 0.03A~0.49A 0.01A 0.9~0.97
    JL-8C/21-2 5A 0.1A~0.99A 0.01A 0.9~0.97
    JL-8C/21-3 5A 1.0A~5.0A 0.1A 0.9~0.97
    JL-8C/21-4 5A 2.0A~9.9A 0.1A 0.9~0.97
    JL-8C/22-1 5A 0.03A~0.49A 0.01A 0.9~0.97
    JL-8C/22-2 5A 0.1A~0.99A 0.01A 0.9~0.97
    JL-8C/22-3 5A 1.0A~5.0A 0.1A 0.9~0.97
    JL-8C/22-4 5A 2.0A~9.9A 0.1A 0.9~0.97
    JL-8C/31-1 5A 0.03A~0.49A 0.01A 0.9~0.97
    JL-8C/31-2 5A 0.1A~0.99A 0.01A 0.9~0.97
    JL-8C/31-3 5A 1.0A~5.0A 0.1A 0.9~0.97
    JL-8C/31-4 5A 2.0A~9.9A 0.1A 0.9~0.97
    JL-8C/32-1 5A 0.03A~0.49A 0.01A 0.9~0.97
    JL-8C/32-2 5A 0.1A~0.99A 0.01A 0.9~0.97
    JL-8C/32-3 5A 1.0A~5.0A 0.1A 0.9~0.97
    JL-8C/32-4 5A 2.0A~9.9A 0.1A 0.9~0.97

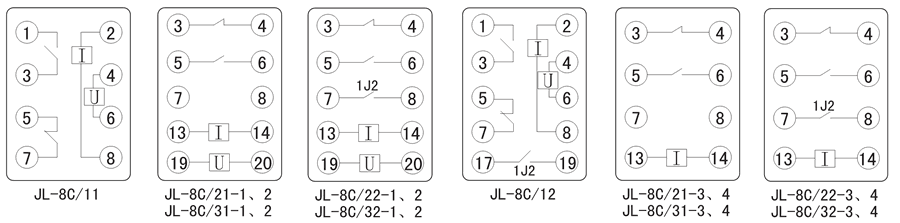

    接线图
    JL-8C/31-2内部接线图
    JL-8C/31-2技术参数
    额定参数
    直流额定电压 110V、220V可选
    交流额定电压 110V、220V可选
    直流动作电压 ≤70%额定电压
    交流动作电压 ≤75%额定电压
    返回系数 0.9~0.97
    整定范围 0.03~9.9A
    返回时间 ≤27ms
    功耗 ≤5W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
    环境条件
    环境温度 -15℃~55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80~110KPa
    温度 -25℃~+70℃
    海拔高度 不大于2500 米
    主要特点

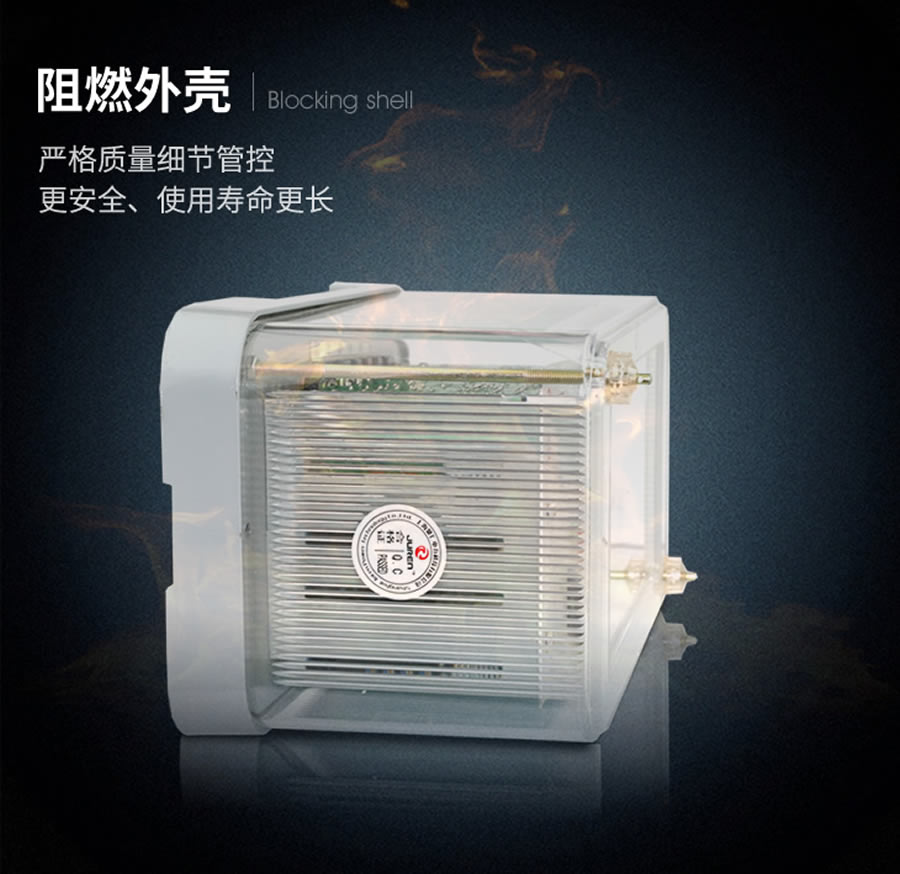

    JL-8C/31-2阻燃壳体

    JL-8C/31-2静态集成电路

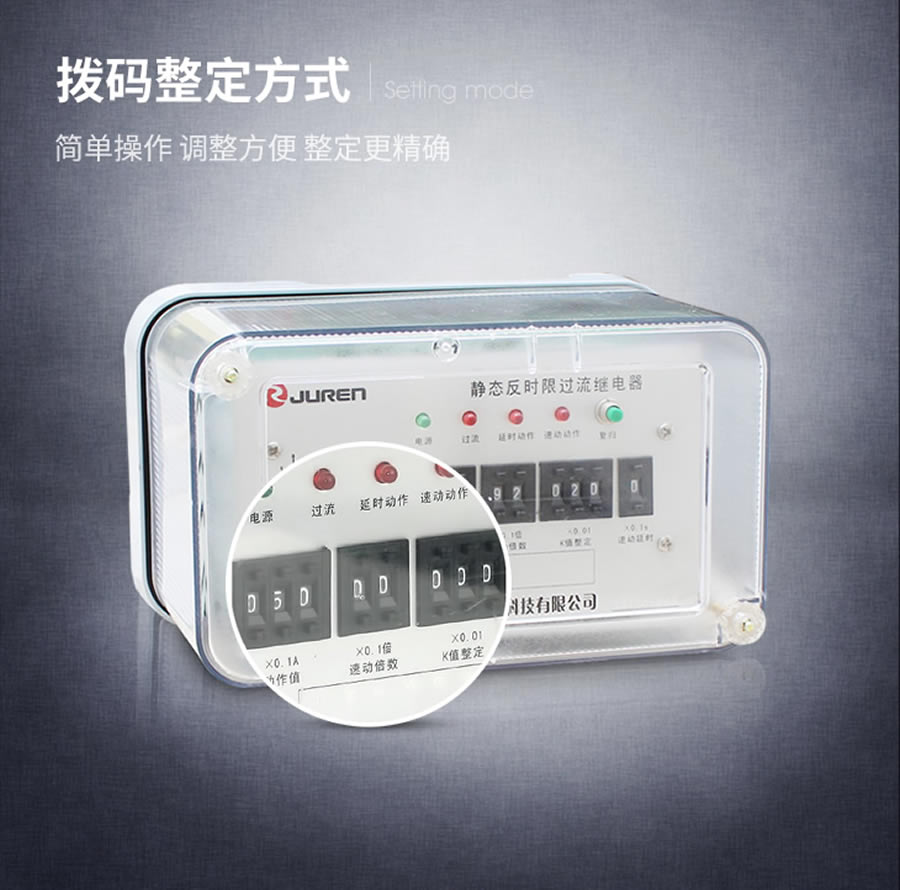

    JL-8C/31-2拨码整定

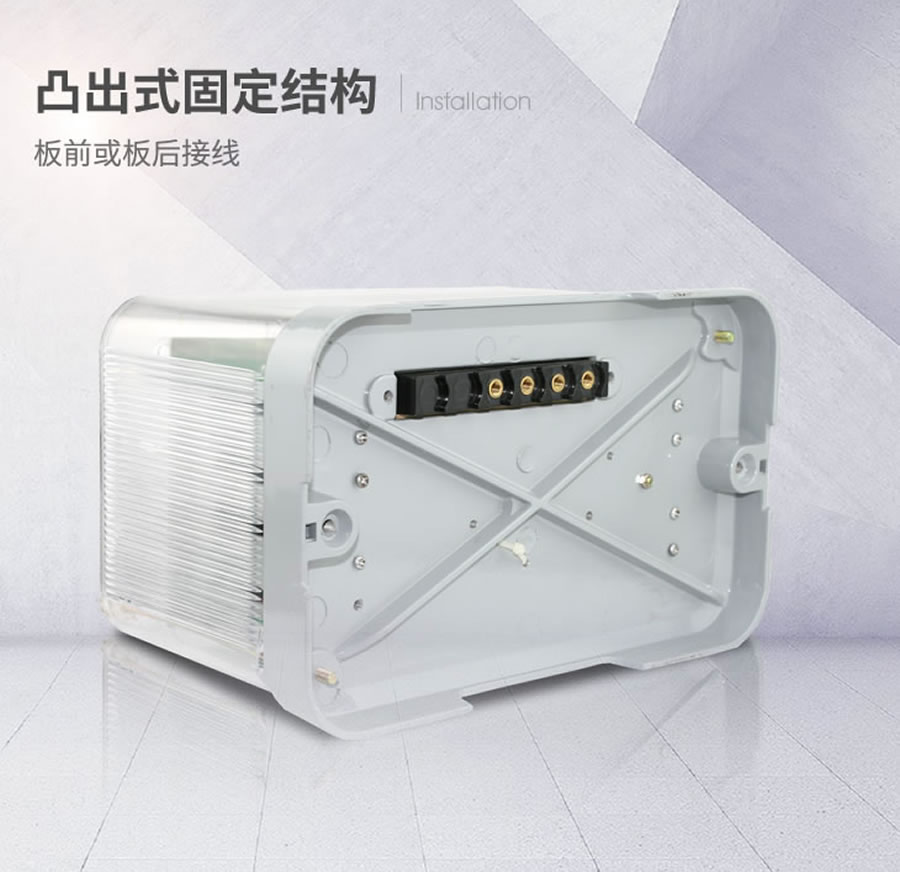

    JL-8C/31-2凸出式固定接线

    导轨安装结构
    JL-8C/31-2导轨安装结构外形尺寸
    凸出式固定安装结构
    JL-8C/31-2凸出式固定安装结构外形尺寸
